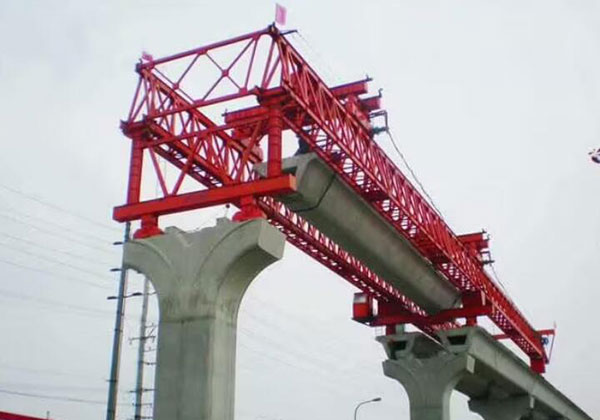

在橋梁建設中，架橋機主梁的剛度直接決定施工精度與設備壽命。傳統箱型主梁常因設計缺陷、材料性能不足或施工工藝偏差，導致跨中下?lián)?、腹板屈曲等變形問題，嚴重影響工程**與效率。本文從材料革新與結構優化雙維度，解析Q690高強鋼與箱型結構的協同作用，探討實現主梁"零變形"的技術路徑。

一、主梁變形的根源：多因素耦合的力學挑戰

架橋機主梁變形是設計、材料、工藝與使用環境共同作用的結果。設計階段若未充分考慮動態荷載(如設備振動、風載)或未預留足夠**系數，易導致結構先天強度不足。例如，某240噸架橋機因主梁腹板未按成拱要求下料，僅通過火焰加熱強制成型，導致焊接殘余應力集中，*終引發跨中下?lián)铣瑯?biāo)。

材料性能缺陷是另一關鍵因素。傳統Q345q鋼屈服強度僅345MPa，在千噸級架橋機中需通過增厚腹板(通常達40-60mm)來滿足強度要求，但自重增加會進一步加劇變形風險。此外，焊接工藝不當(如未預熱、層間溫度失控)易導致高強鋼焊縫脆化，某項目因Q500q鋼焊縫未進行后熱處理，在-10℃環境中出現冷裂紋，引發局部失穩。

二、Q690高強鋼：材料性能的突破性升級

Q690qE鋼作為第五代橋梁用鋼，其屈服強度達690MPa，較Q345q提升100%，同時具備優良的焊接性與耐腐蝕性。在武漢江漢七橋項目中，Q690qE主梁通過以下技術實現剛度躍升：

微合金化設計：通過添加鈮(Nb)、釩(V)等元素，形成納米級析出相，細化晶粒尺寸*5-10μm，使鋼材在保持高強度的同時，韌性(沖擊功≥60J)與焊接性(碳當量≤0.45%)顯著優于傳統高強鋼。

熱機械軋制工藝：采用控軋控冷(TMCP)技術，在奧氏體再結晶區與非再結晶區分階段軋制，使鋼材組織均勻化，減少各向異性。實測數據顯示，Q690qE主梁腹板厚度可減*30mm，較Q500q方案減重25%，而剛度提升18%。

焊接變形精準控制：針對Q690qE高冷裂紋敏感性，開發"預變形+小線能量+火焰矯正"復合工藝。例如，在澳門澳氹四橋項目中，通過設置1.5‰預拱反變形量，配合240-260A電流、280-320mm/min焊接速度的CO?氣體保護焊，將板單元焊接變形量控制在±1mm以內，較傳統工藝提升3倍精度。

三、箱型結構優化：從被動承載到主動抗變

箱型結構因制造工藝簡單、抗扭剛度好，仍是架橋機主梁的主流形式。但傳統設計存在橫截面彎矩匹配失衡、內部施焊條件差等缺陷。通過以下創新，箱型結構實現從"經驗設計"到"精準優化"的跨越：

拓?fù)鋬?yōu)化設計：基于微粒群算法，以主梁自重*小化為目標函數，約束條件涵蓋正應力(≤235MPa)、切應力(≤140MPa)、鉛垂靜撓度(≤L/800)等參數。某1000噸級架橋機優化案例顯示，通過調整腹板高度(h=3200mm)、上下蓋板厚度(d?=40mm/d?=50mm)，主梁重量減輕12%，而剛度提升21%。

多腔室隔板系統：在傳統單橫隔板基礎上，增加縱向豎向加勁板，形成"田"字形多腔室結構。例如，滬蘇通長江大橋架橋機主梁采用Q690qE鋼+多腔室設計，使局部穩定系數從1.2提升*1.8，**抑制腹板屈曲。

智能監測與自適應調節：集成光纖光柵傳感器與液壓補償系統，實時監測主梁應力分布。當檢測到跨中撓度超過5mm時，自動啟動支腿液壓缸進行動態調平，確保施工精度。該技術已在福廈鐵路安海灣特大橋架橋機中應用，使架梁誤差從±10mm壓縮*±2mm。

四、協同效應：材料與結構的雙重保障

Q690高強鋼與箱型結構的協同創新，通過"高強減薄-精準優化-智能補償"三重機制，實現主梁剛度的質的飛躍：

強度提升：Q690qE鋼使主梁在相同荷載下應力水平降低40%，為結構優化提供**冗余;

自重減輕：箱型結構拓?fù)鋬?yōu)化與材料減薄使主梁重量下降20-30%，顯著降低動態荷載效應;

變形可控：智能監測系統與焊接變形控制工藝將主梁長期蠕變率控制在0.02%/年以內，滿足30年設計壽命要求。

五、實踐驗證：從實驗室到工程現場

在川藏鐵路雅安*林芝段施工中，某新型架橋機采用Q690qE鋼+優化箱型結構，經實測驗證：

在海拔4500米、-25℃極端環境下，主梁跨中撓度僅3.2mm(設計值≤5mm);

完成1200孔箱梁架設后，腹板高厚比(h/t=80)仍滿足穩定性要求;

焊接接頭無損檢測合格率達99.8%，較傳統工藝提升15個百分點。

架橋機主梁的"零變形"目標，本質是材料科學、結構力學與智能控制技術的深度融合。Q690高強鋼通過微合金化與熱處理工藝突破強度極限，箱型結構借助拓?fù)鋬?yōu)化與多腔室設計實現精準承載，而智能監測系統則構建起動態**屏障。這一技術體系不僅為千噸級架橋機提供可靠解決方案，更為橋梁工程向更高跨度、更復雜環境邁進奠定基礎。未來，隨著超低碳貝氏體鋼、3D打印焊接等技術的引入，主梁剛度優化將進入"定制化設計-智能化制造-全生命周期管理"的新階段。
